便携式声学及振动信号分析系统

更新时间:2020-12-08

访问量:1839

厂商性质:代理商

产品型号:DT9857E

简要描述:

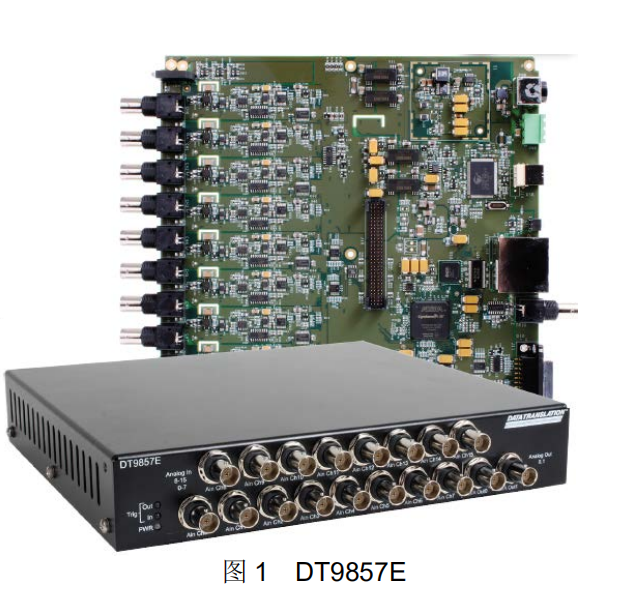

DT9857E 便携式声学及振动信号分析系统
模拟
输入规格参数
◎通道数:8/16 通道同步模拟输
,可扩展至 64 通道。
◎支持 IEPE 传感器,4mA 恒流源
分辨率:24
◎动态范围:118dB 典型
输入量程:±10V±1V
◎最高采样率:105.469kHz
程控 ACDC 耦合
Delta Sigma 滤波器:0.49 倍的
采样率,带宽
-3dB
◎模拟滤波器:低通 400kHz
高通 0.5HzAC 耦合)
◎输入阻抗:1M Ohm
通道间串扰:-110dB
◎总谐波失真:-110dB 典型
模拟输出规格参数
◎通道数:2 32 位模拟输出
◎最小采样频率:30kHz
最大采样频率:216kHz
◎输出范围:±10V
DAC Delta Sigma 滤波器
◎模拟滤波器:120kHz 低通
◎输出信号:固定电平或波形
◎偏置误差:±0.5mV
◎增益误差:±0.03%
其他输入输出
1 个转速通道,量程达±30V
最大 1MHz 输入频率
1 个计数器/定时器通道
◎数字 IO8 输入, 8 输出
整机规格参数
◎工作环境:0℃到 55℃,0 95%相对湿度,不冷凝
◎供电:4.75~280VDC
◎体积: 224mm×247mm×44mm
◎重量:DT9857E-161.5kgDT9857E-81.2kg
软件
QuickDAQ FFT Analysis 软件
QuickDAQ Advanced FFT Analysis 软件
◎支持 LabVIEW
◎支持 MATLab
特点
◎性价比高,小巧便携,重约 1.5 公斤。
USB 接口
8/16 通道同步输入,IEPE 输入, 4mA/24V 恒流
源供电,程控 AC /DC 耦合。
24 Delta-Sigma A/D 转换,高分辨率。
◎ 最高采样率为 105.4KHZ
1 个转速输入通道;2 路模拟输出通道。
8 路数字输入,8 路数字输出。
◎所有输入和输出的测量数据可以保持连贯同步
◎多种触发模式:软件触发、外部数字(TTL)触发、
模拟信号阀值触发。可设置预触发、后触发。
◎数据格式支持 MEscopeVES 模态分析软件。
◎配套的软件功能强大,并且界面友好,使用方便。
