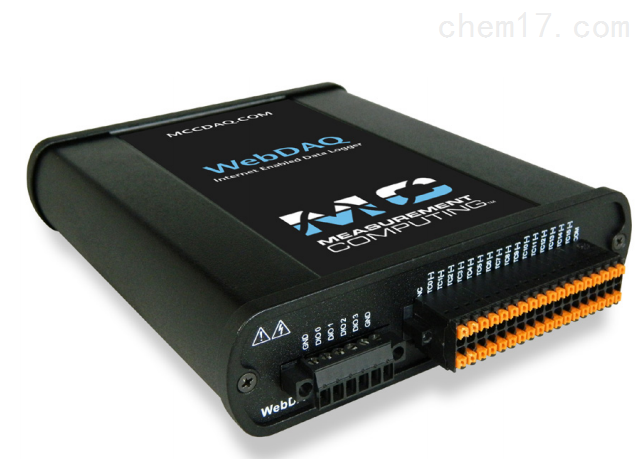

物联网热电偶记录仪

参数规格

所有规格如有变更恕不另行通知。

正常温度值为0℃至50℃除非特殊说明。

热电偶输入

通道数：16路热电偶通道，1内置自动调零通道，1内置冷端补偿通道

ADC 分辨率：24位

ADC类型:Delta-Sigma

采样模式:扫描

电压测量范围：±78.125 mV

温度测量范围：适用于由NIST定义的温度范围

(热电偶类型为J, K, T, E, N, B, R, S)



定时模式无视通道数，根据需要的扫描速率自动设置为高分辨率或高速模式。

共模电压范围

通道至COM口: ±1.2 V min

COM口至大地: ±250 V

共模抑制比(CMMR)

在DC和50Hz至60 Hz之间的高分辨率模式：

通道至COM口: 100 dB

COM口至大地: >170 dB

0Hz至60 Hz时高速模式:

通道至COM口: 70 dB

COM口至大地: >150 dB

输入带宽:

高分辨率模式：14.4 Hz

高速模式: 78 Hz

高分辨率噪声抑制，50 Hz和60 Hz: 60 dB

过压保护：两输入通道间±30 V

差分输入阻抗：78 MΩ

输入电流：50 nA

输入噪声：

高分辨率模式：200 nVrms

高速模式：7 µVrms

增益误差

高分辨率模式：25℃时0.03% typ，0℃至60℃时0.07%，0℃至60℃最大0.16%

高速模式：25℃时0.04% typ，0℃至60℃时0.08%，0℃至60℃最大0.16%

偏移误差

高分辨率模式：4 µV typ, 6 µV max

高速模式：14 µV typ, 17 µV max

源阻抗偏移误差：0℃ 至60℃：每Ω增加0.05 µV，当源阻抗>50Ω时

冷端补偿精度：0.8℃ typ,1.7℃ max

预热时间：设备平放或面朝上；恒温环境：推荐15分钟

温度测量精度

测量精度代表了传感器可测量的温度变化最小值。这是噪声的一种，得到该值的前提

是满量程测量标准热电偶每ASTM E230 87



数字输入/输出

数字类型：CMOS (施密特触发器)输入/开漏输出

I/O数量：1个端口（4位）

配置：单独位可配置为输入或输出

上电状态：上电复位为输入模式

上拉设置：每个位均通过100 kΩ电阻上拉至5V

输入频率范围：DC – 10 kHz.

输入高电压阈值：1.9 V min, 3.6 V max

输入低电压阈值：2.3 V max, 1.0 V min

施密特触发器滞后：0.6 V min, 1.7 V max

输入高电压限制：绝对最大值15 V

输入低电压限制：绝对最小值–0.5 V，推荐最小值0 V

断态漏电流输出：10 µA max

灌电流输出能力：每输出引脚100 mA max (连续)

输出晶体管的电阻（漏源）：1.6 Ω

网络

以太网类型：100 Base-TX, 10 Base-T

通讯速率：10/100 Mbps,自协商

接口：RJ-45, 8针

线缆长度：100米(328英尺)最长

网络配置

网络IP配置：DHCP, link-local, static

用户可终止DHCP，当静态IP地址分配后也可能会终止DHCP。

如果DHCP使能后却无法获取一个IP地址，设备会回到link-local并请求IP地址

169.254.100.100。

网络设备名称：用于使用mDNS（zero-conf）检测设备的名称。 此名称可以使用来更

改网络界面

网络名称发布：通过mDNS

用户帐户：admin和share。这些帐户区分大小写，无法使用Web界面进行更改

网络默认出厂设置

出厂默认IP地址：192.168.0.101

出厂默认子网掩码：255.255.255.0

出厂默认网关：192.168.0.1

出厂默认DHCP设定：DHCP + link-local enabled

出厂默认密码：admin，区分大小写；可在网络界面编辑

出厂默认用户名：admin，区分大小写；密码区分大小写，可以使用Web界面进行更改

共享帐户的出厂默认密码：share; 密码区分大小写，可以使用Web界面进行更改。

出厂默认设备名称：webdaq-xxxxxx，其中xxxxxx是MAC地址后6位（印在设备底部标

签上）。注意：恢复出厂默认设置后，所有共享文件夹或映射的驱动都会重置。

USB端口

USB端口数：两个，用于连接USB大容量存储设备或类似存储设备，或认证的WiFi适

配器。

USB设备类型：USB 2.0 (高速)

设备兼容：USB1.1，USB2.0，USB3.0

SD卡槽

记忆卡类型：SD, SDHC, SDXC, MMC, TransFlash

文件系统支持：FAT16, FAT32, exFAT, ext2/3/4, NTFS

按钮

电源(POWER)：打开、关闭设备或强制设备关机

功能(FUNC)：卸载外部媒体，或开始/停止数据采集

复位(CONFIG RESET)：将网络和报警设置恢复到出厂默认值

电源

输入电压：Center positive。6VDC至16VDC

输入瓦数：4W typ,10W max

外部AC适配器：9VDC, 1.67A，输入范围110 VAC至240 VAC

电池：1块3V纽扣锂电池(BR1225或CR1225)；可替换

机械参数

尺寸(L × W × H): 158.8 × 146.1 × 38.1 mm (6.25 × 5.75 × 1.50 in.)

带有弹簧端子：177.0 × 146.1 × 38.1 mm (6.97 × 5.75 × 1.50 in.)

重量：635 g (1.45 lb)

环境要求

操作温度范围：0 °C至最大50 °C

存储温度范围：–40 °C至85 °C

防护等级：IP 30

湿度：10- 90% RH，非冷凝(操作)，5-95% RH (存储)

最大海拔：2,000 m (6,562 ft)

污染等级：2

WebDAQ 316 仅供室内使用，但是当安装有合适的外壳时可以在室外使用。
