MB正弦校准子系统:——专业全自动校准系统,适用于校准振动加速度、速度和位移传感器。WIN475 系统是美国 MB 公司以性能优异的标准振动台为基础,结合的振动信号测量控制技术而推出的振动传感器校准系统。WIN475 系统的用户超过 300 家,更有美国空军等用户,在国内也有一批重量级用户。WIN475 系统的主要部件有:基础系统、通频校准子系统、高频校准子系统、低频校准子系统、横向灵敏度校准子系统、高低温校准子系统、冲击校准子系统、多传感器同时校准子系统。

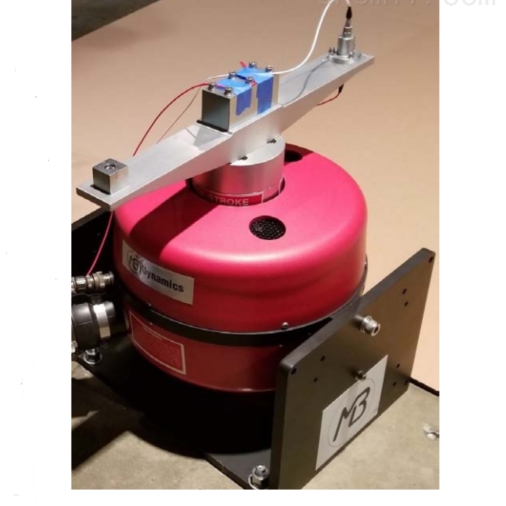

MB正弦校准子系统:该子系统包括:Energizer RED 校准台、MB500VI 功放、谐振梁、HAWK 控制器、正弦振动控制软件、连接线缆和安装附件等。利用持续正弦激振的方法(而非冲击形成的脉冲激励),对加速度传感器实现从 50g 至 500g 的幅值线性度校准和检定。系统包含 4 个谐振梁,可以在 150Hz、250Hz、400Hz、600Hz 或用户指定的不高于 1000Hz 的频率点附近实现高达500g 的峰值加速度校准。谐振梁采用高强度、低阻尼的合金材料,具备优异的疲劳性能。系统以标称频率点为中心的频带范围内进行正弦扫频测试。例如,对于 250Hz 标称频率点,系统以一倍频/分钟的扫频速率在 220Hz-270Hz 进行正弦扫频测试可以得到被测传感器的幅值线性度曲线、加速度幅度与频率的关系曲线。
