AE音频功率放大器特性：7224可以工作在电压模式或者电流模式下，可以由用户定义配置适用于高压/低电流，中电压/中电流，以及低压/大电流等应用。它提供了非常低的噪音和快速变化速率，并且可以安全的驱动宽范围的阻性和感性负载。7224一般常用于创建EMC标准中的测试波形，诸如CS2009， DO-160 ，MIL STD 461，也常作为一个梯度放大器用于内径非常小的高增益核磁共振成像和核磁共振系统中。可选的7224P型号具有一个精密的20转微调的控制特性，能够支持输出偏置低于200uV， 现场调整低于100mV,而且在操作期间直流漂移仅为 ±75 mV.
AE音频功率放大器特点：
Performance
小信号频率响应:DC - 300 kHz +0.0 to -1.0 dB.
欧姆功率响应:± 140 V 峰值 DC~60kHz.± 50 V 峰值 DC~180kHz.± 30 V 峰值 DC~300 kHz
转换速率:75 V/µSec.
噪声残余:10 Hz到300kHz： 950 µV (0.95 mV) 10 Hz到 80kHz: 300 µV (0.3 mV)
信噪比:10Hz - 30 kHz: –113 dB. 10 Hz – 80kHz: –106.6 dB. 10 Hz – 300kHz: –99.9 dB
多台间相位误差:± 0.1 º 60Hz.
总谐波失真:低于0.1% DC~30kHz
输出偏置:7224: 低于 5 mV, 现场可调不高于 1 mV。 7224P: 低于 200 mV, 现场可调不高于 100 mV;。 通过20转精密消减控制。
直流漂移:7224: ±1.5 mV。 7224P: ± 200 µV (从冷却到工作温度); ±75 µV (经过20分钟的操作) 7224P 线性增益(通过输入信号，从0.2 V到5 V):。 DC: 0.0125% AC: 0.030%。
输出阻抗:1 µH串联28mΩ。
相位响应:± 5º (10 Hz- 10 kHz) 加上 560 nsec 传播延迟。
Input Characteristics
与地平衡:三个终端隔离连接器20千欧姆微分。
不平衡:BNC连接器, 10k 欧姆单结点固定或可变增益。
增益: 电压模式: 20V/V 电流模式: 5A/V
大输入电压: ± 10 V 平衡或不平衡。
共模抑制: -5V输入-58 dB
生成报告：系统故障，过温，过压，过载。
控制:强制待机，故障后重启。
显示，控制, 状态, I/O
前面板LED显示器显示:准备，待机，失败，过温，过压，过载。
软件触屏开关:运行, 停止, 复位。
启动增益控制:电压增益调整从 20到 0。
On/Off 开关

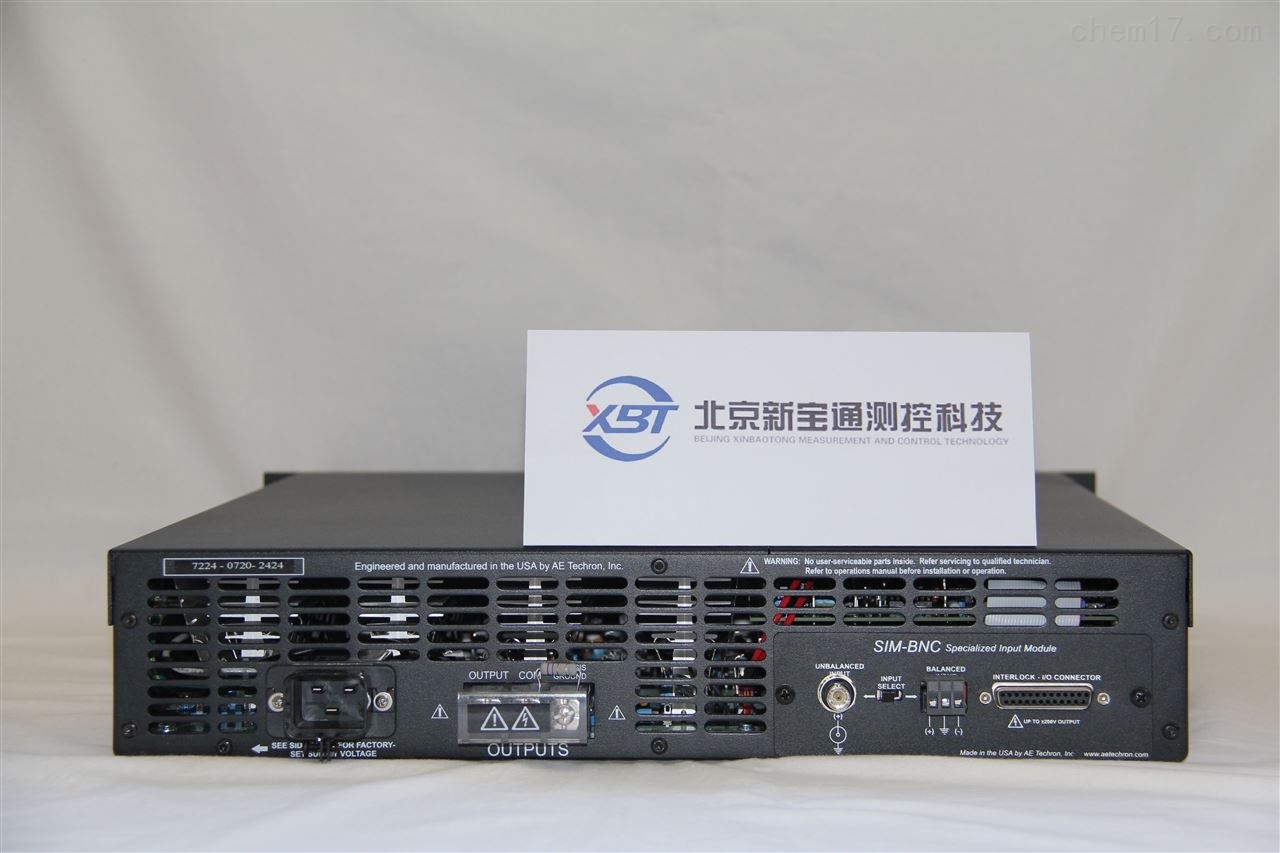

背板电源连接: 25A IEC (闭锁)
信号输出: +/常规/取样常规
信号输入: 用户可选择BNC或者阻隔带平衡
通讯能力
电流监控: ± 1 V / 6 A ± 1%
电压监控: ± 1 V / 20 V ± 1%
输入信号监控： ± 1 V / 2 V ± 1%
多元配置
串联操作:
总电压 (1, 2, 3, 或者4台7224’s):150 Vpk, 300 Vpk, 450 Vpk or 600 Vpk; 增加转换速率达 200 V/µSec
并联操作:总电流 (1, 2, 3, 或者 4台7224’s):50 Apk, 100 Apk, 150 Apk or 200 Apk
物理特性
机架:放大器是为独立或机架操作而设计，架子经过黑色的铅粉涂层占地2个EIA19寸宽的单位。
重量:41 lbs (18.6 kg), 航运 51 lbs (23.2 kg)。
输入电:提供 单相, 120 VAC, 60 Hz, 20A; (提供220-240 VAC, 50-60Hz, 10 A模式可选)。
操作温度:10°C到 50°C (50°F到 122°F),最大输出功率在高于30°C (86°F).)时有衰减.
湿度:低于70%无凝露.
冷却:通过可拆卸过滤器从前向后强制空气冷却.
气流：180CFM
维度:19” x 22.75” x 3.5” (48.3 cm x 57.8 cmx 8.9 cm)。
保护
过压/欠压:± 10%指定的输入电放大器会强制待机。
过流:主电源和低压电源断路器保护。
过温:独立的输出晶体管，散热器，变压器温度监控和保护。
